板框滤油机

产品型号:0

产品类别:ly系列板框滤油机

应用范围: 0

分享到：

产品介绍

一、用途
　　板框式滤油机专供电厂、变电所（站）、供电所、油库（包括工厂油库）及有关工厂企业对变压器油、电容器油及各种绝缘材料油等油液进行过滤，驱除其水份和杂质，提高油液的耐压强度，对液压用油、润滑油等，通过加温，降低粘度的方法，亦可进行过滤，以使费油再生，节约能源。

二、系列参数表

名称		单位	型号 ybly为正常的滤油机，ybly（b）防爆型，用在有防爆要求的场合。
			ybly-60a	ybly-90a	ybly-100a	ybly-130a	ybly-180a	ybly-200a	ybly-300a
			ybly-60b	ybly-90b	ybly-100b	ybly-130b	ybly-180b	ybly-200b	ybly-300b
额定流量		l/min	60	90	100	130	180	200	300
过滤面积		平方米	0.7	1.2	1.4	1.8	2.0	2.2	3.2
过滤压力		pa	2.5×105
过滤压力		pa	5.88×105
滤油粘度		cst	≤47
过滤精度		μm	5
滤框数量		块	8	10	11	13	15	16	20
滤板数量		块	9	11	12	14	16	17	21
滤纸规格		mm	234x234			300x300
滤框规格		mm	224x224			280x280
电机型号		/	y90s-4			y100l2-4
			yb90s-4			yb100l2-4
电机功率		kw	1.1			3.0
进口管径		寸	1.5"			2"
出口管径		寸	1"			1.5"
外形	普通型	mm	950×430×675			1070×490×770
	防爆型	mm	950×430×705			1070×490×800
配套产品			电热恒温箱（用来烘干滤纸，现一般不用，而直接更换新滤纸。）
			冲孔机213型（用来给滤纸打孔，随机赠送）
旧型号			ly-50	ly-80	ly-100	ly-125	ly-160	ly-200	ly-300
旧型号			basy-50	basy-80	basy-100	basy-125	basy-160	basy-200	basy-300

三、结构简介

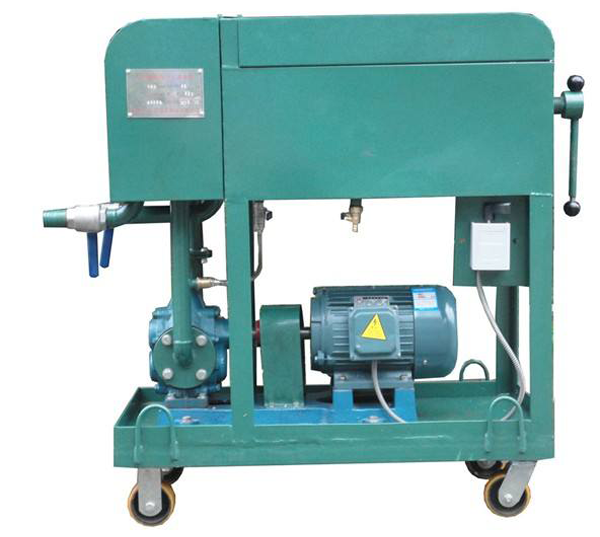

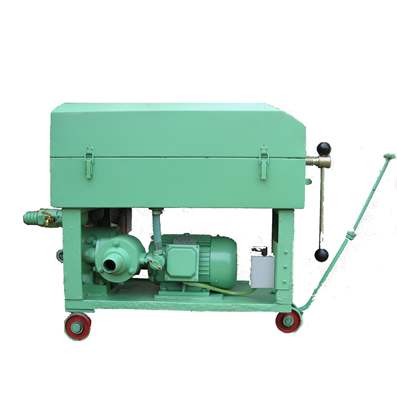

　　板框滤油机结构，是由齿轮泵、板框滤床底盘、电气装置、安全阀、油样阀等部件组成；由电动机直接带动齿轮转动将油池中油液吸入初滤器、进入油泵，在齿轮泵的压力下，将油液输入滤床过滤，最后汇集到出油口输出。安全阀是该机的保证装置，能自动控制压力，保证设备安全；回油阀能控制油盘中的油面高度民主，防止油液从油盘中溢出；油样阀供取油液标样之用。

四、产品特点
       a)更换滤纸方便快捷；
       b)结构简单、操作容易；
       c)运行成本低。

五、机器的维护与保养

       a)所有密封表面，不用时应涂上防锈油，防止密封表面锈蚀(如滤板、滤框、止推板、压紧板等)。
       b)滤网、梯形螺杆等清洗干净，涂防锈油。
       c)所有管道接头，应包扎封口，防止异物进入管道系统。
       d)机器在移动过程中，防止撞击、翻倒，以免损伤机器和降低机器工作性能。
       e)产品不应露天存放，以免风吹、雨淋、日晒、夜露和尘土粘沾，如条件限制不得已时须采取防雨措施。

       板框滤油机采用先进技术和工艺，具有滤油粘度大,速度快等优点，有铝合金和高强度尼龙两种板框供选择，是铸铁板框升级产品,铸铁板框有笨量、易损坏、易吸附杂质不易清理等缺点，尼龙板框具有韧性好，重量轻，干净等优点，有使用寿命长，移动方便等优点，特别适用于食品行业植物油过滤；设有自动、手动互换回油装置；采用高压低音叶片泵、噪声低等特点。
