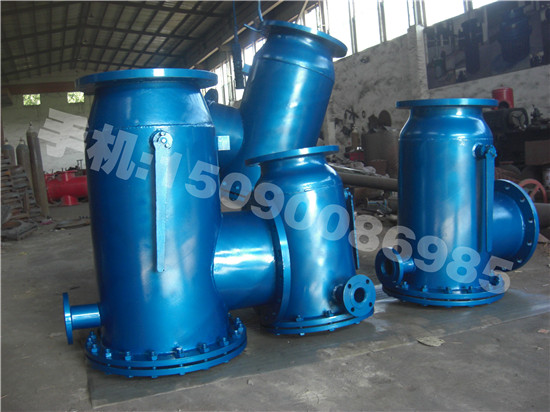

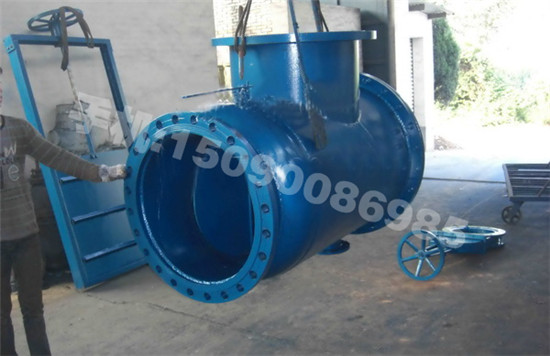

角通反冲洗过滤器

产品型号:1458370569

产品类别:多芯式反冲洗过滤器

应用范围: 0

分享到：

产品介绍

尊龙凯时(中国)人生就是搏!xhhb-fl-ii系列设备

角通反冲洗过滤器xhhb-fl-ii是当今水工业领域最新的技术产品之一，广泛应用于以下水系统：

中央空调冷水机组、热交换器、热水锅炉、电热水器、供暖锅炉、茶浴炉; 高炉冷却水系统、油冷机、大型电动机冷却、电厂凝汽器冷却、硅整流器冷却、空压机冷却、制氧机冷却;

洗浴热水系统;石化、钢铁、医药、电子、冶金等行业的冷却循环水系统;

角通反冲洗过滤器xhhb-fl-ii主要由壳体、过滤单元和水流导向阀组成。型自动反冲洗排污过滤器宜安装在直角弯管上，型自动反冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外客上箭头方向必须与水流方向一致。

◆角通反冲洗过滤器xhhb-fl-ii工作原理

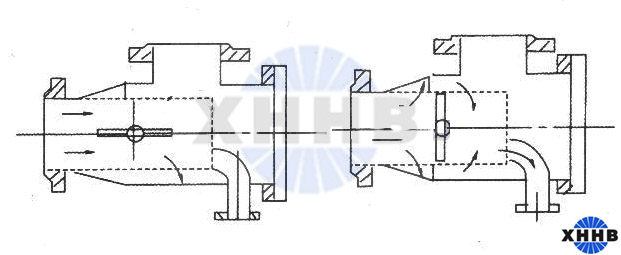

正常工作时状态（水流导向阀开启）反冲排污状态（水流导向阀关闭）

角通反冲洗过滤器xhhb-fl-ii主要由优质碳钢筒体,过滤组件,水流导向阀和排污装置所组成,当过滤器工作时,水流导向阀处于开启状态,水流自入口进入过滤器,经滤网过滤到出口,水中污物杂质等被滤网拦截。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半程过滤，一部分水经过滤后直接流入系统，另一部分水由滤网外侧流入内侧，不断冲刷滤体内壁上的污物，并经排污口排出，起到反向自动冲洗滤网和排除污物的作用；整个反冲排污过程不用关闭系统，无须人工进行清洗滤芯，实现了在线排污。

该产品适用于各种供水系统、工业冷却水系统及工艺用水系统，特别是那些需连续长期不停机运行的系统，可以去除水中的各种机械杂质。确保系统设备稳定运行。

角通反冲洗过滤器xhhb-fl-ii产品特点：

清洗彻底，不留死角，保证了过滤效率和长久的使用寿命。

采用不锈钢楔形滤网，过滤强度大，精度高。

运行成本低，环保经济实用。

角通反冲洗过滤器xhhb-fl-ii外形尺寸

型号	口径	a	b	l	主管直径	流量	重量
	mm	mm	mm	mm	mm	m3/h	kg
xhhb-fl-ii	50	200	135	300	108	18	21
xhhb-fl-ii	65	200	135	300	108	28	23
xhhb-fl-ii	80	260	155	360	133	50	29
xhhb-fl-ii	100	300	180	410	159	80	40
xhhb-fl-ii	125	330	220	460	219	125	60
xhhb-fl-ii	150	400	220	530	219	180	80
xhhb-fl-ii	200	420	260	580	325	320	120
xhhb-fl-ii	250	520	300	720	377	490	195
xhhb-fl-ii	300	660	320	910	426	710	215
xhhb-fl-ii	350	680	350	950	529	970	305
xhhb-fl-ii	400	740	430	1040	630	1260	515
xhhb-fl-ii	450	900	440	1150	630	1590	550
xhhb-fl-ii	500	1000	560	1380	715	1970	630
xhhb-fl-ii	600	1200	580	1650	840	2850	850

默认滤网规格：精度2.5 mm

压力损失：根据流体的压力和流速在0.015-0.08mpa范围，如用户指定的过滤精度高，压力损失会随之增加。

安装使用注意事项

选型原则按管径匹配原则；在满足工作压力和流量的前提下，尽量选用规格较大的型号。

该设备建议垂直安装，安装时注意设备上标示的箭头方向要与介质流动方向一致；如果水平安装，应使入水口朝上，水流自上而下流入该设备。

可加装旁路，以便于检修。

◆如何选择合适的过滤方案
为了达到最佳的过滤效果，同时最大限度地满足用户省水、省电、省人工的要求，请咨询新华环保设备有限公司工程师。新华环保设备有限公司授权代理商及经销商得到新华环保设备有限公司工程师的专业技术培训。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出最佳选择。
反冲洗过滤器 xhhb-fl-i过滤精度换算表

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0
