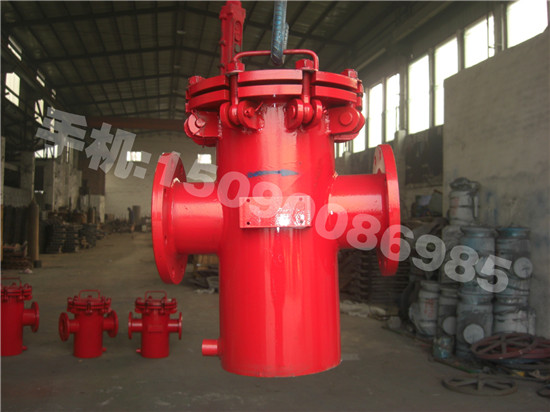

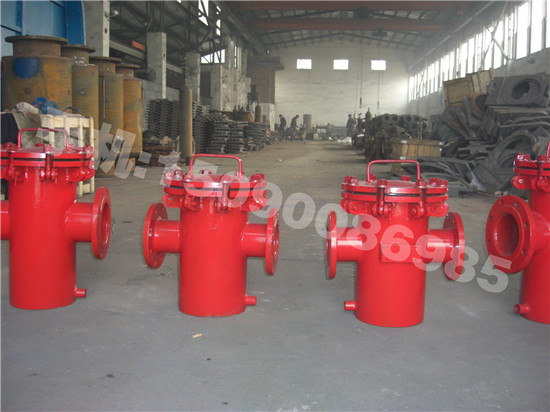

直通式篮式过滤器

产品型号:1458372033

产品类别:多芯式反冲洗过滤器

应用范围: 0

分享到:

产品介绍

直通式用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过y型、t型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样,因形状像篮子,故名蓝式过滤器。

直通式篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

直通式适用范围

化工,石油化工生产中的弱腐蚀性物料,如:水,氨,油品,烃类等。

化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酯酸等。

制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。

轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

各种特殊工艺的高效过滤器等。

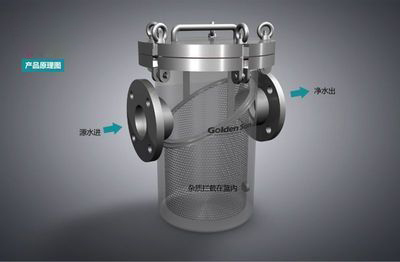

直通式篮式过滤器工作原理


管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时通过泄压孔泄压,以达到轻松打开壳盖清理滤网即可,并可通过滞留物排放口对壳体进行清理。

直通式篮式过滤器选型的一般原则:

1、进出口通径:

原则上蓝式过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、蓝式过滤器孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

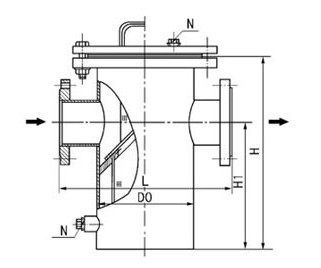

公称通径
dn(mm)

 (mm)



l

h

h1

d0

25

180

260

160

76

r3/4"

32

200

270

160

76

r3/4"

40

260

300

170

108

r3/4"

50

260

300

170

108

r3/4"

65

330

360

210

133

r3/4"

80

340

400

250

159

r3/4"

100

400

470

300

219

r3/4"

125

480

550

360

273

r3/4"

150

500

630

420

273

r3/4"

200

560

780

530

325

r3/4"

250

660

930

640

426

m20*1.5

300

750

1200

840

478

m20*1.5

600

1380

2000

1400

800

m35*2.0





不锈钢钢丝网技术参数





 ~目数/in

10

20

30

40

50

60

80

100

150

200

 ~孔数/in2

100

200

900

1600

2500

3600

6400

10000

22500

40000

 可截粒径(u)

2032

955

614

442

356

301

216

173

108

77

 丝径(mm)

0.51

0.315

0.224

0.206

0.152

0.122

0.102

0.081

0.061

0.051

 有效过滤面积

64

58

54

52

50

51

47

46

45

42

综合技术参数





 主体材质

 a3(wcb) l2 304(cf8) 304(cf3) 316(cf8m) 316(cf3m)  衬里

 公称通径/压力

 dn15-400mm(1/2-16”)   pn0.6-5.0mpa(150-600lb)

 阻火层材质

 304 304l 316 316l  哈氏合金 蒙乃尔合金

 防爆等级

 bs 5501: iia  iib  iic

 螺帽螺栓

 20# 304 304l 316 316l

 密封垫片

 丁晴橡胶垫片  聚四氟乙烯垫片  金属垫片  石墨垫片

 密封面

 突面(rf) 平面 (ff) 凹凸面(mfm) 榫槽面(tg)

 法兰标准

 hg  gb  hgj  jb  ansi  jis  din  bs  nf

 连接形式

 法兰连接(ii) 内螺纹连接(iii) 外螺纹连接(iv)对焊连接(i)

 设计制造检测标准

 hg/j532-91

 工作温度

 碳钢: -30℃ ~  350℃    不锈钢: -80℃ ~  480℃

 外表

 碳钢: 防腐油漆 铝合金、不锈钢: 酸洗处理或防腐油漆

主体材料及代号





标配材质

 碳钢 a3    wcb

c

 不锈钢304  cf8

s1

选配材质

 不锈钢304l cf3

s2

 不锈钢316  cf8m

s3

 不锈钢316l cf3m

s4

备注:如客户需要其它材质,请在订货时说明。

压力等级





标配压力

 公制: 0.6mpa  1.0mpa

 英制: 150lb

选配压力

 公制:1.6- 5.0mpa

 美标:300-600lb

 日标:10-50k

备注:如客户需要其它压力等级,请在订货时说明。

法兰标准





标配法兰

 公制:hg 20592-97 1.0mpa rf

 英制:ansi b 1.6   rf

选配法兰

 公制:gb  hgj  sh  jb

 英制:jis  din  bs  nf

备注:如客户选用配置的法兰,请在订货时说明。

连接形式及代号

 连接形式

代号

连接形式

代号

 对焊连接

i

 外螺纹连接

iv

 法兰连接

ii

 松套连接

v

 内螺纹连接

iii

 卡箍连接

vi

 备注:如客户需要其它连接形式,请在订货时说明。

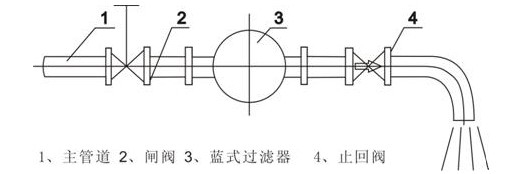

管道安装示意图


维修与保养

直通式的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,受损的过滤芯,会使过滤后的介质纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

如发现不锈钢钢丝网变形或损坏,需马上更换。
