自排污过滤器_全自动排污过滤器

产品型号:1470812281

产品类别:多芯式反冲洗过滤器

应用范围: 0

分享到:

产品介绍

            自动排污过滤器由壳体、多元滤芯、反冲洗机构、电控箱、电动阀门和差压控制器等部分组成。壳体内 的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器的体积,下腔内安装有反冲 洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔, 最后从出口送出。
            自动排污过滤器芯采用高强度的楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净循环水从滤芯外侧流入滤芯内侧,吸附在滤芯内内壁上的杂质微粒随水流进幅盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。

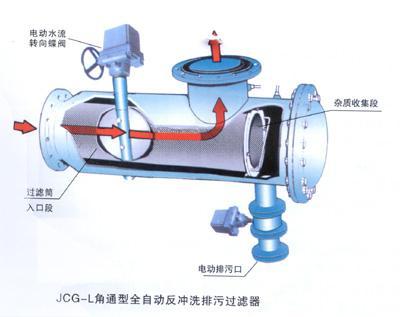

自排污过滤器
          【自排污过滤器】主要参数:
单台处理水量:45-2350m³/h
最大工作压力:0.1-1.6mpa
过滤器清洁时的压力损失:≤0.018mpa
最高工作水温:95℃
过滤精度范围:100-3000µm
自清洗所需水量:<1%
自清洗时间:10-60s
自清洗控制方式:压差、时间及手动
电控方式:交流三相380v/ 50hz
控制界面:数显、旋钮、开关
滤网类型:316l编织网、楔形网

          2.【自排污过滤器】结构参数:
型号 管径 出入水口 z z1 z2 z3 k 滤网面积 处理水量 重量


(inch) mm mm mm mm mm mm cm2 m3 /h (kg)
cnaf-yt03-1.6 3 80 530 839 785 914 200 1165 45 87
cnaf-yt04-1.6 4 100 540 873 831 994 220 1367 65 106
cnaf-yt05-1.6 5 125 620 932 904 1133 250 2095 105 132
cnaf-yt06-1.6 6 150 700 996 982 1252 285 3014 150 197
cnaf-yt08-1.6 8 200 830 1187 1218 1679 340 5270 265 248
cnaf-yt10-1.6 10 250 1000 1338 1381 1797 405 7867 410 360



产品优势

纳污量大

选用优质进口滤材,单位面积过滤材料所能容纳的颗粒污染的质量高,纳污量大,使用寿命长。

过滤精度稳定

先进的加工工艺,减少滤材在折波加工中因机械力产生的破损,保障滤芯过滤精度稳定均一。

结构完整性高

多次通过标准iso2942:2004试验,滤芯不存在影响其过滤精度评定结果的结构缺陷。确保精度与实际精度水平一致。

出厂检验严格

原材料、半成品、成品完整严格的产品出厂检验流程,出厂产品实行全检,确保产品出厂品质。
